Yo! Ja sam dobavljač MN - Zn Ferrite Core, a danas želim razgovarati o tome kako temperatura može imati veliki utjecaj na performanse ovih jezgara.
Započnimo s osnovnim razumijevanjem jezgre mn - Zn ferita.Mnzn feritna jezgraje vrsta mekog magnetskog materijala koji se široko koristi u raznim elektroničkim uređajima. Ima nekoliko sjajnih svojstava poput visoke propusnosti, niske koercivnosti i dobre električne izolacije. Ove značajke čine ga super korisnim u transformatorima, induktorima i drugim magnetskim komponentama.
Sada je temperatura poput divlje karte kada je u pitanju performanse jezgre mn - Zn ferita. Prvo, razgovarajmo o tome kako temperatura utječe na njegova magnetska svojstva. Magnetska propusnost jezgre mn - Zn ferita je vrlo ovisna o temperaturi. Kako temperatura raste, magnetska propusnost obično se mijenja. Općenito, na nižim temperaturama, magnetske domene u feritnoj jezgri su više naručene. To znači da jezgra lako može magnetizirati i demagnetizirati, što rezultira relativno visokom magnetskom propusnošću.
No kako temperatura raste, toplinska energija počinje ometati poravnavanje ovih magnetskih domena. Atomi u feritnoj jezgri počinju snažnije vibrirati, a to otežava magnetske domene da se usklade s vanjskim magnetskim poljem. Dakle, magnetska propusnost počinje se smanjivati. Ovo smanjenje propusnosti može imati značajan utjecaj na performanse uređaja koji koriste Mn - Zn ferit jezgru. Na primjer, u transformatoru, smanjenje propusnosti može dovesti do smanjenja induktivnosti namota. Budući da je induktivnost povezana sa sposobnošću transformatora za pohranjivanje i prijenos energije, niža induktivnost može rezultirati nižom učinkovitošću i smanjenim mogućnostima prijenosa snage.
Drugo važno svojstvo na koje utječe temperatura je magnetizacija zasićenja. Magnetizacija zasićenja je maksimalna količina magnetizacije koju magnetski materijal može postići kada je izložen vrlo jakom magnetskom polju. Za mn - Zn feritnu jezgru, magnetizacija zasićenja također se smanjuje s povećanjem temperature. Pri visokim temperaturama toplinska energija prevladava magnetske sile koje magnetske trenutke drže u poravnanju. Kao rezultat toga, manje magnetskih trenutaka može se uskladiti s vanjskim magnetskim poljem, a magnetizacija zasićenja pada.
Ovo smanjenje magnetizacije zasićenja može biti stvarni problem u aplikacijama u kojima je potrebno rukovanje visokom snagom. Na primjer, u napajanju elektronike, transformatori i induktori često trebaju raditi na visokim strujama. Ako je magnetizacija zasićenja mn - Zn feritne jezgre preniska zbog visokih temperatura, jezgra se može lakše zasititi. Kad se jezgra zasiti, on gubi svoju sposobnost učinkovitog skladištenja i prijenosa energije, a to može dovesti do pregrijavanja, povećanih gubitaka, pa čak i oštećenja uređaja.
Temperatura također utječe na jezgre jezgre jezgre mn - Zn ferita. Gubici jezgre su energija raspršena u obliku topline kada je jezgra podvrgnuta izmjeničnom magnetskom polju. Postoje dvije glavne vrste gubitaka u jezgri: gubici histereze i vrtložni gubici.
Gubici histereze javljaju se zbog energije potrebne za opetovano magnetizaciju i demagnetiziranje feritne jezgre jer izmjenično magnetsko polje mijenja smjer. Histereza petlja jezgre ferita Mn - Zn mijenja se s temperaturom. Na višim temperaturama, petlja histereze postaje šira, što znači da se više energije raspršuje kao toplina tijekom svake magnetizacijske ciklus - demagnetizacijski ciklus.
Eddy - gubici struje uzrokovani su induciranim strujama (vrtložne struje) koje teku u jezgri ferita kada je izložen magnetskom polju s promjenom. Otpornost jezgre ferita Mn - Zn smanjuje se s povećanjem temperature. Budući da su gubici struje vrtložne struje proporcionalni kvadratu inducirane struje i obrnuto proporcionalni otpornosti, smanjenje otpora dovodi do povećanja gubitaka struje. Kako se temperatura raste, i histereza i vrtložni gubici povećavaju se, što može uzrokovati da jezgra zagrijava još više. Ovaj učinak samog grijanja može stvoriti začarani ciklus, gdje povećana temperatura dovodi do više gubitaka, a više gubitaka dovodi do povećanja daljnje temperature.
Curie temperatura je još jedan kritični faktor koji se odnosi na temperaturu i performanse jezgre ferita Zn. Curie temperatura je temperatura na kojoj magnetski materijal gubi svoja feromagnetska svojstva i postaje paramagnetska. Za mn - Zn feritnu jezgru, kada temperatura dosegne temperaturu Curie, magnetske domene potpuno se raspadaju, a jezgra gubi sposobnost da se magnetizira vanjskim magnetskim poljem. Ovo je drastična promjena u ponašanju jezgre i može učiniti bilo koji uređaj pomoću jezgre potpuno neoperabilnog.
Sada, razgovarajmo o tome kako na različite primjene Mn - Zn feritne jezgre utječe temperatura. U prebacivanju napajanja, koji se široko koriste u elektroničkim uređajima poput računala, televizora i mobilnih punjača, jezgra Feritta Mn - Zn je ključna komponenta. Ove napajanja djeluju na visokim frekvencijama, a performanse feritne jezgre na različitim temperaturama je presudna.
Pri visokim temperaturama povećavaju se temeljni gubici, kao što smo ranije razgovarali. To može dovesti do pregrijavanja napajanja, što ne samo da smanjuje učinkovitost, već i skraćuje životni vijek komponenti. Uz to, promjena magnetskih svojstava može uzrokovati flukturiranje izlaznog napona napajanja. Budući da mnogi elektronički uređaji zahtijevaju stabilno napajanje, ove fluktuacije mogu dovesti do neispravnosti ili čak oštećenja uređaja.
U radio -frekvencijskim (RF) aplikacijama, poput bežičnih komunikacijskih uređaja, performanse jezgre mn - Zn ferita također su osjetljive na temperaturu. U RF induktorima i transformatorima promjena magnetske propusnosti s temperaturom može utjecati na frekvenciju rezonancije krugova. Pomak rezonantne frekvencije može dovesti do neusklađenosti između komponenti u krugu, što rezultira smanjenom snagom signala i povećanom smetnjom.

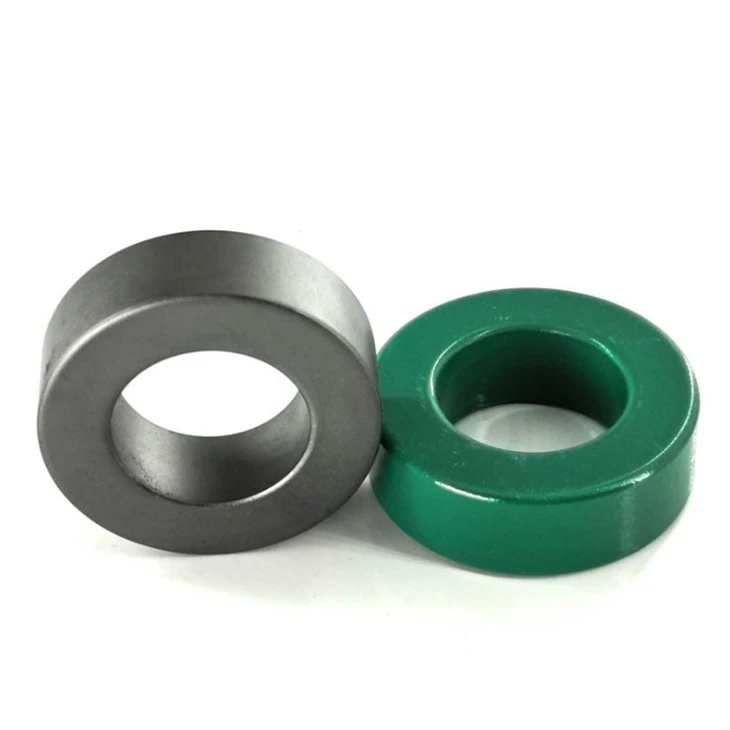

ZaMnzn ferit toroidna jezgra, što se obično koristi u aplikacijama gdje je potreban zatvoreni - magnetski put, temperaturni učinci su također značajni. Toroidni oblik pruža ujednačenu raspodjelu magnetskog polja, ali još uvijek treba razmotriti promjene u magnetskim svojstvima inducirane temperaturom. Na primjer, u toroidnom induktoru koji se koristi u krugu filtra, promjena propusnosti zbog temperature može promijeniti karakteristike filtriranja kruga.
Kao dobavljačMn - Zn feritni jezgra magnet, Znam da je razumijevanje ovih temperaturnih učinaka ključno i za nas i za naše kupce. Moramo biti sigurni da feritne jezgre koje isporučujemo mogu biti dobro u različitim temperaturnim uvjetima. Zato provodimo opsežna testiranja na našim proizvodima. Testiramo jezgre na različitim temperaturama za mjerenje njihovih magnetskih svojstava, gubitaka jezgre i drugih parametara performansi.
Na temelju ovih rezultata ispitivanja, našim kupcima možemo pružiti detaljne informacije o performansama naših MN - Zn ferita ovisnih o temperaturi. To im pomaže da odaberu pravu jezgru za njihove specifične aplikacije. Na primjer, ako je kupcu potrebna jezgra za visoko temperaturno okruženje, možemo preporučiti jezgru s boljom temperaturnom stabilnošću.
Ako ste na tržištu za MN - Zn Feritni Core i želite saznati više o tome kako temperatura može utjecati na vašu aplikaciju ili ako imate bilo kakvih drugih pitanja u vezi s našim proizvodima, ne ustručavajte se pružiti ruku. Tu smo da vam pomognemo da napravite najbolji izbor za svoje elektroničke uređaje. Bilo da se radi o malom potrošačkom proizvodu ili industrijskoj primjeni velike skale, imamo stručnost i visokokvalitetnu jezgru MN - Zn ferita kako bismo zadovoljili vaše potrebe.
Dakle, ako ste zainteresirani za raspravu o svojim zahtjevima i dobivanje prave Mn - Zn Ferrite Core za svoj projekt, samo započnite razgovor s nama. Radujemo se što ćemo raditi s vama kako bismo osigurali optimalne performanse vaših elektroničkih uređaja.
Reference
- Cullity, BD, & Graham, CD (2008). Uvod u magnetske materijale. Wiley - Interscience.
- Snelling, EC (1988). Meki feriti: Svojstva i primjene. Butterworth - Heinemann.
